El levantamiento LiDAR (Light Detection and Ranging) se ha consolidado en los últimos años como el estándar de oro en la captura de datos geoespaciales de alta precisión.
Esta tecnología utiliza pulsos de luz láser para medir distancias y crear modelos tridimensionales exactos del terreno, transformando e impulsando a nivel tecnológico sectores como la ingeniería civil, construcción, gestión forestal y planificación urbana.
¿Qué es el levantamiento LiDAR y cómo funciona?
El LiDAR es un método de teledetección que mide distancias iluminando objetivos con luz láser pulsada. El sistema calcula el tiempo que tarda cada pulso en regresar al receptor, generando millones de puntos tridimensionales por segundo.
Componentes principales:
- Escáner láser: Emite hasta millones de pulsos por segundo
- Sistema GPS/INS: Registra la posición exacta (X, Y, Z) y orientación del sensor
- Procesador: Calcula distancias basándose en el tiempo de retorno del pulso
El resultado es una nube de puntos densa donde cada coordenada representa con exactitud la superficie terrestre o la estructura analizada.
Sensores LiDAR en drones
La integración de sensores LiDAR en drones ha democratizado esta tecnología, haciéndola más accesible y versátil. Los sistemas aerotransportados UAV ofrecen ventajas significativas:
- Rapidez operacional: Captura de grandes áreas en fracciones del tiempo tradicional
- Alta densidad de puntos: Hasta 1 punto por milímetro en aplicaciones especializadas
- Flexibilidad: Operación en condiciones donde la fotogrametría tiene limitaciones
- Reducción de costos: Menor inversión operativa que sistemas tripulados
Esta tecnología es especialmente valiosa para el mapeo de corredores y carreteras, donde se requieren modelos de elevación digital precisos para diseño vial, cálculo de volúmenes de tierra y planificación de infraestructura lineal.
Penetración de vegetación (LiDAR)
Una de las capacidades más revolucionarias del LiDAR es la penetración de vegetación, imposible de lograr con fotogrametría convencional.
Cada pulso láser genera múltiples retornos:
- Primer retorno: Impacta la copa de los árboles
- Retornos intermedios: Rebotan en ramas y follaje
- Último retorno: Atraviesa el dosel y alcanza el suelo
Al filtrar estos retornos, los profesionales tienen la posibilidad de crear Modelos Digitales del Terreno (MDT) que revelan la topografía real bajo cobertura forestal densa. Esta capacidad es crucial para proyectos de:
- Gestión forestal y cálculo de biomasa
- Descubrimientos arqueológicos bajo vegetación
- Planificación de líneas de transmisión eléctrica
- Estudios hidrológicos y de riesgo de inundaciones
Precisión vertical y horizontal: números que Importan
La precisión vertical y horizontal del LiDAR supera consistentemente a otros métodos de levantamiento:
| Métrica | LiDAR en drone |
| Precisión Vertical | ± 5 a 10 cm (± 3 mm en aplicaciones especializadas) |
| Precisión Horizontal | ± 10 a 30 cm |
| Densidad de puntos | Hasta 1 punto/mm² |

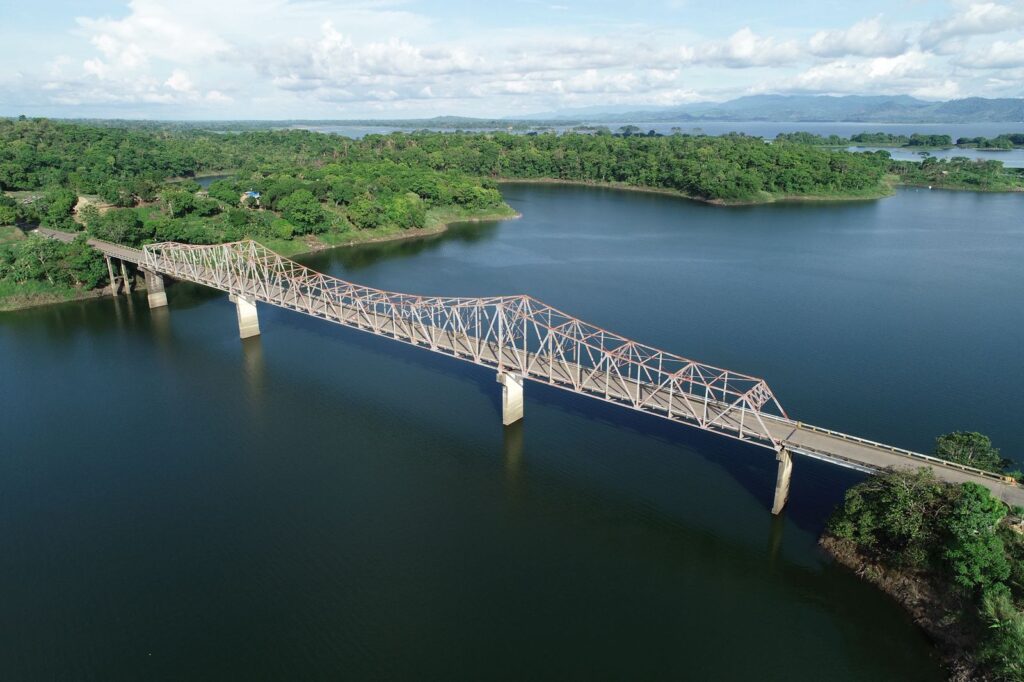

Levantamiento estructural del Puente Bayano en Panamá
Recientemente completamos el levantamiento del Puente Bayano en Panamá, donde se requería una alta precisión y el tiempo era muy limitado.
Gracias a nuestro trabajo, obtuvimos los siguientes resultados:
- Densidad: 1 punto por milímetro cuadrado, documentando cada detalle estructural
- Precisión relativa: 3 milímetros, garantizando confianza en los datos
- Entregables: 52 escaneos, 800 fotografías y 12 minutos de video.
Este proyecto demuestra cómo la tecnología 4.0 transforma levantamientos complejos en procesos eficientes y precisos, permitiendo decisiones informadas basadas en datos de alta calidad.
LiDAR vs Fotogrametría: ¿cuál elegir?
LiDAR:
- Sensor activo que emite su propia luz
- Funciona en cualquier condición de iluminación
- Penetra vegetación densa
- Ideal para obtener terreno desnudo
Fotogrametría:
- Método pasivo basado en imágenes
- Depende de luz solar
- Limitada bajo vegetación densa
- Excelente para texturas y ortofotografías
La elección depende de los objetivos del proyecto. Para infraestructura crítica, topografía forestal o cuando se requiere máxima precisión, el LiDAR es la opción superior.
¿Cuánto cuesta un levantamiento LiDAR?
Aunque la inversión inicial en equipos LiDAR es significativa, los costos operativos han disminuido drásticamente con los sistemas en drones. Factores que influyen en el precio:
- Extensión del área a mapear
- Densidad de puntos requerida
- Complejidad del terreno
- Precisión solicitada
- Procesamiento y entregables específicos
En muchos casos, el ahorro en tiempo de campo y la calidad superior de los datos resultan en un mejor costo-beneficio que los métodos tradicionales.
Aplicaciones del Levantamiento LiDAR
- Ingeniería civil: Diseño de carreteras, puentes, túneles
- Inspección de infraestructura: Puentes, presas, edificaciones
- Minería: Cálculo de volúmenes y planificación de explotación
- Gestión forestal: Inventario de biomasa y altura de dosel
- Arqueología: Descubrimiento de estructuras ocultas
- Planificación urbana: Modelos 3D de ciudades
- Telecomunicaciones: Diseño de líneas de transmisión
¿Interesado en levantamiento LiDAR? Conozca Volartech
El levantamiento LiDAR no es solo una herramienta de mapeo avanzada; es la solución cuando la precisión, velocidad y calidad de datos son prioritarias.
¿Necesitas un levantamiento LiDAR para tu proyecto? Nuestra tecnología 4.0 comprobada está lista para transformar tus levantamientos con resultados medibles y entregas rápidas.
